Usporedba toplinskih cijevi i parnih komora
Toplinska cijev i parna komora naširoko se koriste u elektroničkim proizvodima velike snage ili visoko integriranim proizvodima. Kada se pravilno koristi, može se jednostavno shvatiti kao komponenta s vrlo visokom toplinskom vodljivošću. Nije teško razumjeti da toplinska cijev i VC mogu učinkovito eliminirati difuzijski toplinski otpor.

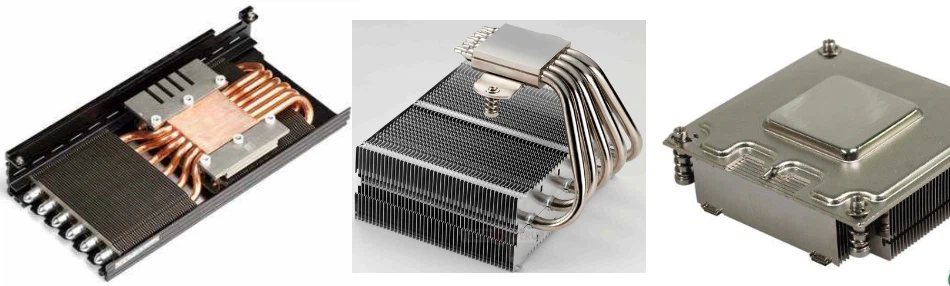

Najčešći primjer primjene toplinske cijevi je ugrađen u hladnjak kako bi se toplina čipa u potpunosti proširila na bazu ili rebra hladnjaka. Kada se toplina koju emitira čip prenese na hladnjak kroz toplinski vodljivi materijal sučelja, toplina se može širiti duž toplinske cijevi s vrlo niskim toplinskim otporom zbog visoke toplinske vodljivosti toplinske cijevi. U ovom trenutku, toplinska cijev je povezana s rebrima radijatora, a toplina se može učinkovitije gubiti u zrak kroz cijeli radijator. Kada je područje grijanja čipa relativno malo, ono će se izravno prenijeti na podlogu radijatora, što će dovesti do velike nejednolikosti raspodjele temperature podloge. Nakon postavljanja toplinske cijevi, zbog visoke toplinske vodljivosti toplinske cijevi, može učinkovito ublažiti neujednačenost temperature i poboljšati učinkovitost rasipanja topline hladnjaka.
Druga primjena toplinske cijevi je učinkovit prijenos topline. Ovaj je dizajn vrlo čest u prijenosnim računalima. Specifični razlog dizajna je taj što kada se čip zagrijava, nema dovoljno prostora za ugradnju hladnjaka, a postoji odgovarajući prostor za ugradnju dijelova za jačanje disipacije topline na drugoj udaljenosti od proizvoda. U ovom trenutku, toplina koju emitira čip može se prenijeti u prikladan prostor za raspršivanje topline pomoću toplinske cijevi.
Upotreba VC hladnjaka je relativno jednostavna, jer se parna komora ne može savijati fleksibilno kao toplinska cijev. Međutim, kada je toplina čipa vrlo koncentrirana, prednosti VC-a se mogu odraziti. To je zato što je vpaor komora slična "spljoštenoj" toplinskoj cijevi, koja može vrlo glatko ravnomjerno rasporediti toplinu na cijelu površinu ploče. U dizajnu supstrata s umetnutom toplinskom cijevi, ona "slijepa područja" koja nisu pokrivena toplinskom cijevi i dalje će imati veliki toplinski otpor difuzije.
Kada je toplina čipa vrlo koncentrirana, ta slijepa područja ponekad dovode do vrlo očite temperaturne razlike. U ovom trenutku, ako se koristi parna komora, ova slijepa područja će biti eliminirana, cijela podloga hladnjaka bit će potpuno prekrivena, a toplinski otpor difuzije će biti učinkovitije oslabljen, kako bi se poboljšala učinkovitost rasipanja topline hladnjak.
Toplinska cijev i VC su visoko tehnički materijali u komponentama za raspršivanje topline. Dizajn i odabir toplinske cijevi i VC-a također uključuje dublje znanje o toplinskom dizajnu, koje treba pažljivo razmotriti u kombinaciji sa zahtjevima i scenarijima primjene. Kada odabir tipa nije prikladan, toplinska cijev i VC mogu ne samo ojačati izmjenu topline, već i stvoriti veliki toplinski otpor, što rezultira kvarom toplinskog rješenja.
