Volumen zraka i tlak ventilatora za hlađenje

Razlog zašto zrak može strujati mora biti taj što postoji razlika u energiji u sustavu. U našem uobičajenom istosmjernom ventilatoru za hlađenje, zrak dobiva energiju iz rotirajućih lopatica za stvaranje strujanja zraka. Energija strujanja zraka obično se izražava u obliku pritiska. U bilo kojoj točki strujanja zraka postoji u obliku statičke energije tlaka, kinetičke energije i potencijalne energije, koje se mogu predstaviti statičkim tlakom, dinamičkim tlakom i potencijalnim tlakom. U dnevnim uvjetima, zbog ograničenog prostora i male gustoće zraka, potencijalni tlak se može zanemariti.

Zašto tlak vjetra mora biti mali kada je volumen zraka velik?

Ventilator za hlađenje pretvara električnu energiju u elektromagnetsku energiju, a zatim u mehaničku energiju lopatice ventilatora, a zatim je prenosi u zrak kako bi je pretvorio u statički tlak i dinamički tlak. Statički tlak je općenito poznat kao tlak vjetra. Za dobro dizajniran ventilator, njegova maksimalna snaga zraka ovisi o snazi ​​motora i učinkovitosti pretvorbe. Stoga, kada se poveća volumen zraka, tlak zraka se mora smanjiti, a kada se poveća tlak zraka, volumen zraka se mora smanjiti. Međutim, snaga zraka također je usko povezana s radnim okruženjem. Veličina volumena zraka i tlaka zraka nije jednostavan negativni linearni odnos.

Što je impedancija sustava niža, to je veći volumen zraka

Koncept volumena zraka lako je razumjeti. Odnosi se na volumni protok u jedinici vremena. Najjednostavniji način izračuna je q=VA, V je brzina tekućine, a a je površina protoka. Jedinica volumena zraka u rashladnom ventilatoru obično je CFM (kubične stope u minuti), a može se koristiti i jedinica m3 / h.

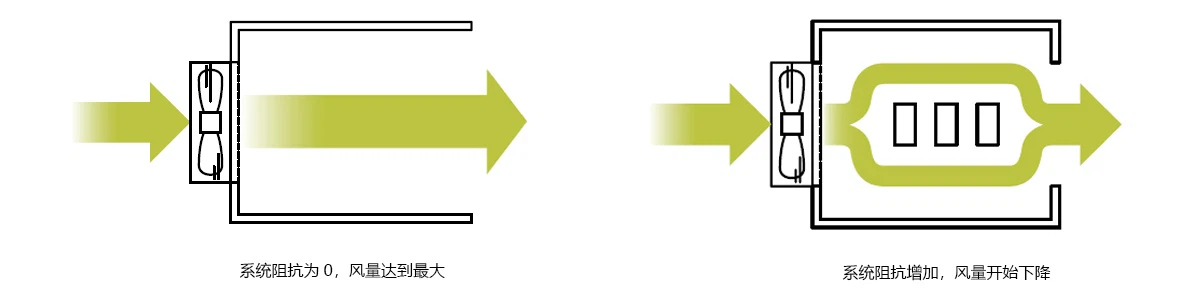

Impedancija sustava je otpor strujanja zraka unutar sustava uređaja. Što je impedancija manja, to je brži protok i veći je volumen zraka. Na primjer, impedancija prazne šasije je blizu 0. Kada instalirate komponente kao što je grafička kartica, impedancija sustava će se povećati. Za radijator, što su rebra gušća i što je veća površina jedne peraje, to je impedancija veća. Općenito, impedancija hladnog reda je veća od impedancije zraka hlađenog radijatora.

Statički tlak: sposobnost prevladavanja impedancije sustava

Teoretski govoreći, molekule zraka imaju nepravilan toplinski pokret. Toplinsko kretanje molekula zraka neprestano utječe na stijenku uređaja. Prikazani tlak (pritisak) naziva se statički tlak. Slično, u sustavu, statički tlak nije nepromjenjiv, on raste s povećanjem impedancije sustava. Maksimalni statički tlak i maksimalni volumen zraka ne mogu se pojaviti u isto vrijeme. Prilikom projektiranja ventilatora možete odabrati samo jedan kraj za glavni volumen zraka ili glavni tlak zraka. Ako želite povećati oboje, možete samo poboljšati snagu motora i učinkovitost pretvorbe. Izravna mjera je povećanje brzine.

Izbjegavajte zonu zastoja ventilatora

Postoji opasno radno područje ventilatora za hlađenje, a to je tzv. U ovom području strujanje zraka je turbulentno i smanjena je učinkovitost ventilatora. Općenito govoreći, pokušajte izbjeći radnu točku u području štala.

Kada je impedancija sustava visoka, lako se zaustavlja i odvaja protok. To je uglavnom zato što kada je impedancija sustava visoka, ventilator stvara visoki statički tlak. Međutim, ako je usis zraka nedovoljan, brzina zraka na usisnoj površini lopatice ventilatora će se polako smanjivati. Pod djelovanjem visokog statičkog tlaka, granični sloj strujanja zraka će se oštetiti, a na zadnjem kraju lopatice pojavit će se vrtložna zona. Zrak se može izravno odvojiti od površine lopatice, što rezultira turbulencijama i povećanom bukom, odnosno fenomenom "zastoja" tzv.
