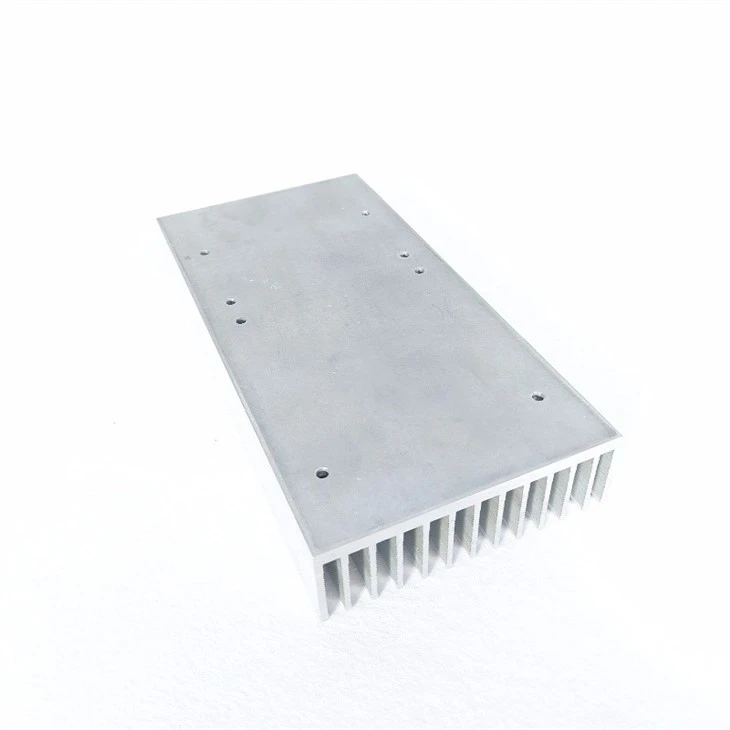

Ekstruzija aluminijskog hladnjaka za PCB karticu

Elektroničke komponente generiraju toplinu dok rade. Ako se toplina ne može raspršiti na vrijeme, temperatura će nastaviti rasti. Kada temperatura prijeđe određenu razinu, komponente mogu otkazati ili čak izgorjeti. Stoga je vrlo važno odvoditi toplinu s elektroničkih komponenti. Za komponente koje mogu biti opremljene hladnjakom, hladnjak može igrati vrlo dobru ulogu u odvođenju topline.

PCB ploča sadrži puno elektroničkih komponenti koje će generirati toplinu, tako da će pravilno upravljanje toplinom u PCB dizajnu pomoći u proizvodnji pouzdanije i ekonomičnije opreme proizvoda. Lokalno pregrijavanje PCB-a često dovodi do djelomičnog ili čak potpunog kvara uređaja. Toplinski kvar znači da moramo redizajnirati PCB. Evo 3 savjeta koji će vam pomoći u vašim projektima kako osigurati korištenje odgovarajućih tehnika upravljanja toplinom za zaštitu vaše tiskane ploče:

1, Dizajnirajte PCB izgled za učinkovitu distribuciju topline

Za kontrolu distribucije topline bez dodatnih troškova mogu se koristiti različite tehnike dizajna PCB-a. Evo nekoliko prijedloga za dizajn:

Komponente osjetljive na temperaturu moraju se postaviti u najhladnije područje (kao što je dno uređaja), nikada izravno iznad uređaja koji generira toplinu, po mogućnosti raspoređene više komponenti koje generiraju toplinu na horizontalnoj ravnini.

Izvori topline na istoj tiskanoj ploči trebaju biti što bliže raspoređeni prema stupnju toplinske snage. Uzvodno od ventilatora za hlađenje mogu se postaviti komponente ili dijelovi niske otpornosti na toplinu (kao što su mali signalni tranzistori, mali integrirani krugovi, elektrolitski kondenzatori itd.), dok komponente koje stvaraju veliku toplinu ili komponente visoke otpornosti na toplinu (kao što su tranzistori snage, integrirani krugovi velikih razmjera itd.) itd.) trebaju biti postavljeni nizvodno od struje hlađenja.

2, Element za mjerenje temperature trebao bi biti postavljen na najtoplije područje za najtočnije mjerenje temperature.

Komponente s najvećom disipacijom snage i toplinske snage trebaju biti smještene tamo gdje je disipacija topline optimalna. Nemojte postavljati visokotemperaturne komponente na kutove i rubove PCB-a osim ako se u blizini ne nalazi hladnjak. Što se tiče otpornika snage, birajte što je više moguće veće komponente i ostavite dovoljno prostora za raspršivanje topline kada prilagođavate izgled PCB ploče.

Rasipanje topline uređaja uvelike ovisi o strujanju zraka unutar uređaja, stoga je potrebno proučiti cirkulaciju zraka u uređaju u dizajnu, a komponente ili tiskane pločice treba pravilno postaviti.

Horizontalno, komponente velike snage trebaju biti postavljene što bliže rubu PCB-a kako bi se skratio put prijenosa topline. U okomitom smjeru treba uzeti u obzir učinke refleksije zraka ili toplinski osjetljivih elemenata koji su blokirani višim komponentama. Za uređaje koji koriste prirodno konvekcijsko hlađenje zrakom, najbolje je rasporediti integrirane krugove (ili druge komponente) okomito ili vodoravno.

Osim toga, mogu se dodati toplinski jastučići i PCB vias kako bi se poboljšala toplinska vodljivost i potaknuo prijenos topline na veće područje. Termalni jastučići i otvori trebaju biti što bliže izvoru topline. Vias mogu provoditi toplinu do ravnine uzemljenja na drugoj strani ploče, pomažući da se toplina ravnomjerno rasporedi po PCB-u.

3, Dodajte hladnjake, toplinske cijevi, ventilatore uređajima s visokim zagrijavanjem

Ako postoji nekoliko (3 ili manje) uređaja za generiranje topline na PCB-u, možete dodati hladnjak elementu za generiranje topline. Ako se temperatura ne može dovoljno sniziti, može se koristiti ventilator za pojačano hlađenje. Kada je broj grijaćih uređaja velik (više od 3), može se koristiti veći hladnjak, a veći ravni hladnjak može se odabrati prema položaju i visini grijača na tiskanoj ploči i prema različitim veličine komponenti, dostupan je prilagođeni hladnjak. Za PCB ploču, ekstruzija aluminijskog hladnjaka je najčešće korišteno toplinsko rješenje, budući da hladnjak PCB ploče zahtijeva izvrsnu toplinsku izvedbu i jednostavnu proizvodnju, na temelju ove dvije točke, 6063 aluminijska legura je najbolji izbor za ekstrudirani hladnjak. , jer ne ispunjava samo ova dva uvjeta, ali je i isplativ.

Što je ekstruzija:

  Aluminijska ekstruzija je vrsta profila okvira dobivena zagrijavanjem aluminijske šipke na odgovarajuću temperaturu i zatim ekstruzijom koja se oblikuje kroz tvrdi alat.

Hladnjak od ekstruzije aluminija jedan je od najjednostavnijih i najjeftinijih

toplinsko rješenje za mnoge aplikacije s niskim TDP-om, korištenjem ekstruzije alata i CNC procesa obrade, možemo napraviti tisuće različitih sudopera za prilagođena i polu-prilagođena rješenja hlađena zrakom.
